植物根系分析仪

一、 仪器用途：

根系分析仪是一套用于洗根后的专业根系分析系统，可以分析根系长度、直径、面积、体积、根尖记数等，功能强大，操作简单。根系分析软件是专为不同形式的根部测量而设计的图像分析系统，可分析植物根系的形态，色彩、分级伸展及根系的整体结构分布等并且可以进行形态学（长度、面积、体积）、拓扑学和颜色分析，广泛应用于植物生理学、植物生态学、植物营养学、农学、园艺学、林学等领域的根系形态和构造研究。

二、 仪器原理：

根系分析系统利用高质量图形扫描仪获取高分辨率植物根系彩色图像，该扫描仪在扫描面板下方和上盖中安装有专门的双光源照明系统，并且在扫面板上预留了双光源校准区域。此外，还配备有不同尺寸的专用、高透明度根系放置盘。扫描时，扫面板下的光源和上盖板中的光源同时扫过高透明度根盘中的根系样品，这样可以避免根系扫描时容易产生的阴影和不均匀等现象的影响，有效地保证了获取的图像质量。

本软根系分析软件可以直接读取 JPEG标准格式的图像并对通过扫描获得的高质量根系图像进行分析。采用非统计学方法测量计算出交叉重叠部分根系长度、直径、面积、体积、根尖等基本的形态学参数；利用软件的色彩等级分析功能，还可以对根系颜色进行分析，从而进行根系存活数量、根系生长和营养状况等方面研究；利用软件的高级分析功能，还可以对完整的植物根系图像进行根系连接分析（研究根系分支角度、连通性等形态特征）、根系拓扑分析（研究根系连接数量、路径长度）和根系分级伸展分析（记录根系整体等级分布情况）。从而满足研究者针对植物根系不同类别和层次的研究。

三、 仪器组成

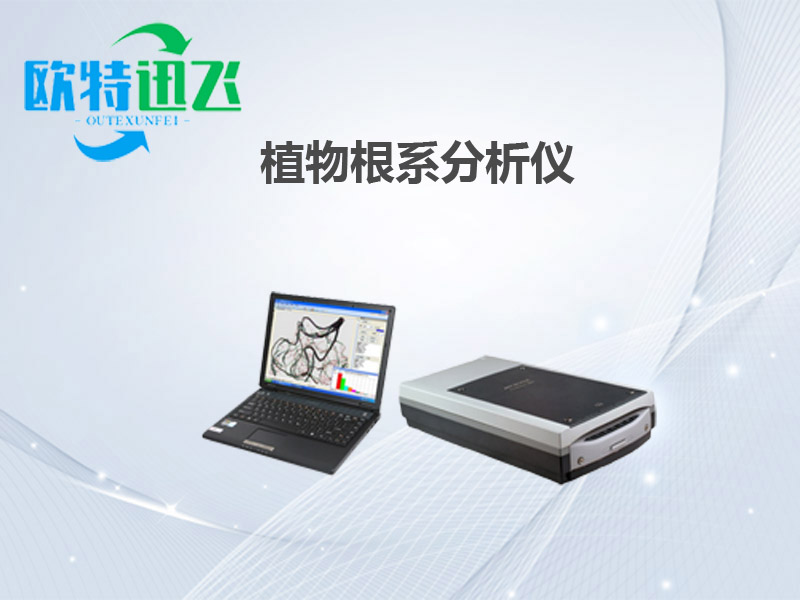

1、图像扑捉系统：经过厂家调试的标准根系扫描设备，匹配专门的光源、具有自动校正特点、根系固定装置等

2、根系分析系统：2016 专业版 WinRHIZO 分析软件

3、 说明书

4、 电脑 （选配）

5、扫描仪：中晶

四、技术指标：

测量参数

整体参数：根总长、根平均直径、根的总面积、根的总体积、根尖、分叉和交叠计数

根直径等级分布参数：根长度、根面积、根体积、根尖计数

 根系颜色分析：根的长度、面积、体积、根尖计数、根系存活数量等研究

根系连接分析：用于根系分支角度、连通性等形态研究

根系拓扑分析：连接数量、路径长度等研究（需要根系完整）

根系分级伸展分析：记录根系整体等级分布情况（需要根系完整）

五、图像扑捉系统参数

扫描元件:6线交替微透镜CCD

双光学镜头透扫，是扫描的图像更清晰

最大幅面:A4

接口类型:USB2.0

光学分辨率(dpi):6400x9600dpi

最大分辨率12800×12800dpi

扫描光源白色冷阴极荧光灯CCFL、色彩位数48位

扫描范围216×297mm

扫描速度反射稿、A4、300dpi：单色11秒，彩色14秒

 胶片扫描、35mm，2400dpi：正片：47秒，负片：44秒

六、功能特点

1、人工辅助修正：图像可放大缩小和局部观察。

2、统计效果监视：监视和修正植物对象分析的精度。

3、自动杂质剔除：根据尺寸等方面的区别，进行自动杂质剔除。辅助测量功能：

尺寸标定：自带标定功能，实现半自动的尺寸标定，XY向可分别标定修正。

长度测量：具有跟随放大镜功能，通过鼠标拖动精确测量。

数据导出：分析图像、分布图、结果数据可保存，分析结果输出文本文档，然后导出至Excel表，可输出分析标记图。
